Boolesche Schaltalgebra – Rechnen mit logischen Zuständen einfach erklärt

Nachdem wir im letzten Beitrag die wichtigsten Logikgatter kennengelernt haben, gehen wir jetzt einen Schritt weiter. Wir beschäftigen uns mit der mathematischen Grundlage hinter diesen logischen Funktionen: der Booleschen Schaltalgebra.

Der Name klingt zunächst komplizierter, als das Thema eigentlich ist. Im Grunde geht es darum, logische Aussagen mathematisch darzustellen, zu verändern und zu vereinfachen.

Gerade in der Digitaltechnik ist das sehr wichtig, weil digitale Schaltungen aus vielen einzelnen logischen Verknüpfungen bestehen. Werden diese Schaltungen zu komplex, können sie mit den Regeln der Booleschen Algebra vereinfacht werden.

Das Ziel:

• weniger Bauteile
• weniger Kosten
• geringerer Stromverbrauch
• einfachere Fehlersuche
• schnellere Verarbeitung

Für IT-Azubis und Umschüler ist dieses Thema eine wichtige Grundlage, denn viele spätere Inhalte bauen darauf auf:

• Schaltungssynthese
• Schaltungsvereinfachung
• Analyse digitaler Systeme
• Automatisierungstechnik
• Hardwareentwicklung

Was bedeutet Boolesche Algebra?

Die Boolesche Algebra ist ein mathematisches System, das mit zwei möglichen Zuständen arbeitet.

Diese beiden Zustände kennen wir bereits:

• 0
• 1

Anders als bei der normalen Mathematik gibt es keine Werte wie:

• 2
• 3
• 10
• 100

Eine Variable in der Booleschen Algebra kann nur zwei Zustände besitzen.

Beispiel:

A = 0

oder:

A = 1

Diese Variable kann beispielsweise für einen Schalter stehen:

• A = 0 → Schalter AUS
• A = 1 → Schalter EIN

Die Boolesche Algebra wurde nach dem englischen Mathematiker George Boole benannt, der im 19. Jahrhundert die mathematischen Grundlagen dafür entwickelte.

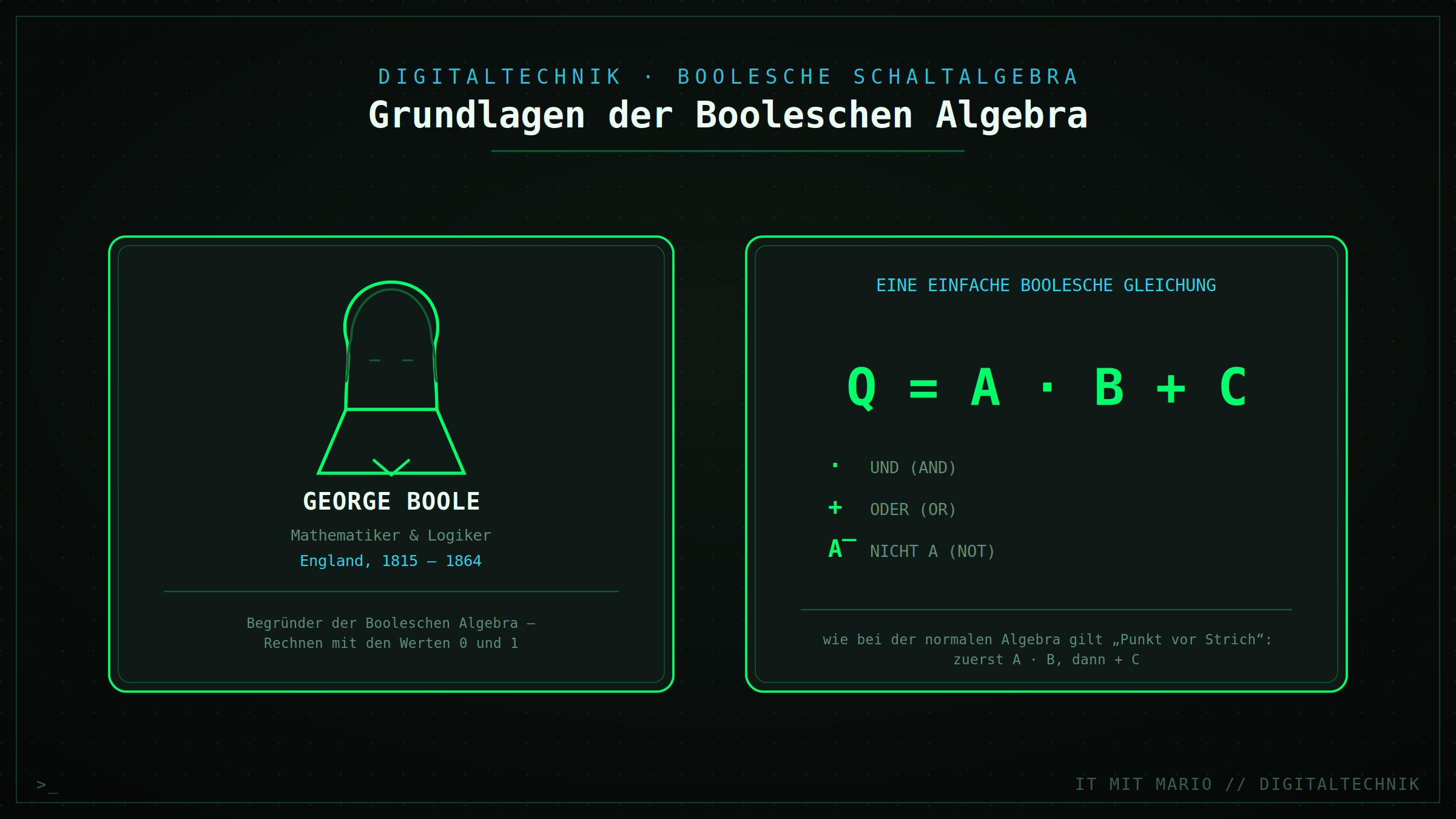

Grafik: Portrait George Boole und Darstellung einer einfachen logischen Gleichung

Warum brauchen wir eine mathematische Beschreibung?

Digitale Schaltungen lassen sich zwar mit Symbolen darstellen, aber bei komplexeren Aufgaben reicht eine Zeichnung allein nicht mehr aus.

Stell dir eine Schaltung mit zehn oder zwanzig Logikgattern vor.

Eine grafische Darstellung wird schnell unübersichtlich.

Mit einer logischen Gleichung lässt sich die gleiche Schaltung deutlich einfacher beschreiben.

Beispiel:

Eine Lampe soll eingeschaltet werden, wenn zwei Schalter gleichzeitig geschlossen sind.

Als Schaltung:

Schalter A → AND-Gatter → Lampe

Als Gleichung:

Q = A · B

Beide Darstellungen beschreiben dieselbe Funktion.

Die wichtigsten Operatoren der Booleschen Algebra

Wie in der normalen Mathematik gibt es auch in der Booleschen Algebra verschiedene Rechenzeichen.

Diese werden jedoch nicht für Zahlen, sondern für logische Zustände verwendet.

UND-Verknüpfung (AND)

Die UND-Verknüpfung wird mit einem Punkt dargestellt:

·

Beispiel:

Q = A · B

Bedeutung:

Der Ausgang Q ist nur dann 1, wenn A und B gleichzeitig 1 sind.

A	B	Q = A · B
0	0	0
0	1	0
1	0	0
1	1	1

ODER-Verknüpfung (OR)

Die ODER-Verknüpfung wird mit einem Pluszeichen dargestellt:

+

Beispiel:

Q = A + B

Bedeutung:

Der Ausgang wird 1, sobald mindestens ein Eingang 1 ist.

A	B	Q = A + B
0	0	0
0	1	1
1	0	1
1	1	1

NICHT-Verknüpfung (NOT)

Die Negation wird durch einen Überstrich oder ein NICHT-Zeichen dargestellt.

Beispiele:

Q = A̅

oder:

Q = ¬A

Die Bedeutung:

• Aus 0 wird 1
• Aus 1 wird 0

A	Q = ¬A
0	1
1	0

Logische Variablen richtig verstehen

In technischen Aufgaben werden Signale meistens mit Buchstaben bezeichnet.

Typische Namen:

• A
• B
• C
• D

Der Ausgang wird meistens mit:

• Q
• Y

bezeichnet.

Beispiel:

Eine Steuerung besitzt drei Eingangssignale:

• A = Temperatur erreicht
• B = Sicherheitsprüfung erfolgreich
• C = Starttaste gedrückt

Die Maschine soll nur laufen, wenn alle drei Bedingungen erfüllt sind.

Die Gleichung lautet:

Q = A · B · C

Das bedeutet:

Alle drei Eingänge müssen den Wert 1 besitzen.

Die Grundgesetze der Booleschen Schaltalgebra

Die Boolesche Algebra besitzt verschiedene Regeln, mit denen sich logische Ausdrücke umformen und vereinfachen lassen.

Diese Regeln sind vergleichbar mit den Rechengesetzen aus der normalen Mathematik. Der große Unterschied:

Wir rechnen nicht mit Zahlen, sondern mit logischen Zuständen:

• 0
• 1

Wer diese Gesetze verstanden hat, kann später komplexe digitale Schaltungen deutlich einfacher analysieren und optimieren.

1. Kommutativgesetz (Vertauschungsgesetz)

Das Kommutativgesetz sagt aus, dass die Reihenfolge der Eingänge keinen Einfluss auf das Ergebnis hat.

Dieses Gesetz gilt sowohl für AND als auch für OR.

UND-Verknüpfung

A · B = B · A

Beispiel:

Eine Maschine startet nur, wenn:

• Schalter A aktiv
• Schalter B aktiv

Dabei spielt es keine Rolle, welcher Schalter zuerst genannt wird.

A · B ist genau gleich wie B · A.

ODER-Verknüpfung

A + B = B + A

Auch hier ist die Reihenfolge egal.

Ob Sensor A oder Sensor B zuerst betrachtet wird, das Ergebnis bleibt gleich.

2. Assoziativgesetz (Verbindungsgesetz)

Das Assoziativgesetz beschreibt, wie mehrere gleiche Verknüpfungen zusammengefasst werden können.

Auch dieses Gesetz gilt für AND und OR.

UND-Verknüpfung

(A · B) · C = A · (B · C)

Die Gruppierung verändert das Ergebnis nicht.

Beispiel:

Eine Maschine benötigt drei Freigaben:

• A = Stromversorgung vorhanden
• B = Sicherheitsprüfung OK
• C = Startsignal vorhanden

Die Reihenfolge der Prüfung spielt keine Rolle.

ODER-Verknüpfung

(A + B) + C = A + (B + C)

Auch mehrere ODER-Verknüpfungen können beliebig gruppiert werden.

3. Distributivgesetz (Verteilungsgesetz)

Das Distributivgesetz ist besonders wichtig, weil es sich von der normalen Mathematik unterscheidet.

In der Booleschen Algebra gibt es zwei Varianten.

Variante 1: UND verteilt über ODER

A · (B + C) = A · B + A · C

Diese Regel sieht ähnlich aus wie die normale Mathematik.

Beispiel:

Eine Lampe soll leuchten, wenn:

• Schalter A aktiv ist
• und zusätzlich entweder B oder C aktiv ist

Die Gleichung:

Q = A · (B + C)

kann umgeformt werden zu:

Q = A · B + A · C

Variante 2: ODER verteilt über UND

A + (B · C) = (A + B) · (A + C)

Diese Regel gibt es in dieser Form nicht in der normalen Mathematik.

Genau deshalb ist die Boolesche Algebra für viele Lernende am Anfang ungewohnt.

4. Identitätsgesetze

Die Identitätsgesetze beschreiben, was passiert, wenn mit den neutralen Elementen 0 und 1 gearbeitet wird.

UND mit 1

A · 1 = A

Beispiel:

Wenn eine Bedingung mit "immer wahr" verknüpft wird, verändert sich nichts.

0 oder 1?

Die ursprüngliche Variable bleibt erhalten.

ODER mit 0

A + 0 = A

Auch hier bleibt der ursprüngliche Zustand erhalten.

5. Null- und Eins-Gesetze

Diese Regeln zeigen, wie sich feste Zustände auf logische Funktionen auswirken.

UND mit 0

A · 0 = 0

Begründung:

Bei AND muss alles 1 sein.

Sobald ein Eingang 0 ist, kann der Ausgang niemals 1 werden.

Beispiel:

A	B	A · B
0	0	0
0	1	0
1	0	0
1	1	1

ODER mit 1

A + 1 = 1

Begründung:

Bei OR reicht eine einzige 1 aus.

Wenn ein Eingang immer 1 ist, bleibt der Ausgang immer 1.

6. Idempotenzgesetze

Diese Gesetze beschäftigen sich mit der Verknüpfung einer Variable mit sich selbst.

UND

A · A = A

ODER

A + A = A

Die doppelte Verwendung einer Information verändert das Ergebnis nicht.

Beispiel:

Wenn ein Sensor zweimal abgefragt wird, bleibt die logische Aussage gleich.

7. Komplementärgesetze

Die Komplementärgesetze beschäftigen sich mit einer Variable und ihrem Gegenteil.

Eine Variable und ihre Negation ergeben immer einen festen Wert.

UND-Verknüpfung

A · ¬A = 0

Warum?

Eine Bedingung kann nicht gleichzeitig wahr und falsch sein.

Beispiel:

• A = Tür geschlossen
• ¬A = Tür geöffnet

Beides gleichzeitig ist nicht möglich.

ODER-Verknüpfung

A + ¬A = 1

Eine Aussage ist immer entweder wahr oder falsch.

Damit ist eine der beiden Möglichkeiten immer erfüllt.

8. Absorptionsgesetz

Das Absorptionsgesetz ist besonders hilfreich bei Vereinfachungen.

Es gibt zwei wichtige Formen.

Erste Form

A + (A · B) = A

Die zusätzliche Bedingung B wird nicht mehr benötigt.

Beispiel:

Eine Lampe wird eingeschaltet, wenn:

• A aktiv ist
• oder A und zusätzlich B aktiv sind

Da A alleine bereits reicht, kann B entfernt werden.

Zweite Form

A · (A + B) = A

Auch hier bleibt nur A übrig.

Warum sind diese Gesetze für IT-Azubis wichtig?

Auf den ersten Blick wirken diese Regeln sehr theoretisch. In der Praxis helfen sie jedoch dabei, digitale Schaltungen besser zu verstehen.

Eine nicht optimierte Schaltung kann:

• mehr Bauteile benötigen
• mehr Energie verbrauchen
• langsamer arbeiten
• schwieriger zu warten sein

Durch Vereinfachung können Entwickler die gleiche Funktion mit weniger Aufwand realisieren.

Genau wie beim Programmieren gilt auch hier:

Eine gute Lösung ist nicht nur funktionierend, sondern auch effizient.

Die DeMorgan-Gesetze – eine der wichtigsten Regeln der Digitaltechnik

Die DeMorgan-Gesetze gehören zu den wichtigsten Grundlagen der Booleschen Schaltalgebra. Gerade bei der Vereinfachung von digitalen Schaltungen spielen sie eine zentrale Rolle.

Viele Auszubildende und Umschüler haben am Anfang Schwierigkeiten mit diesen Regeln, weil sich die Vorgehensweise von der normalen Mathematik unterscheidet.

Wenn man das Prinzip einmal verstanden hat, sind die DeMorgan-Gesetze jedoch ein sehr hilfreiches Werkzeug.

Warum brauchen wir die DeMorgan-Gesetze?

In der Praxis werden digitale Schaltungen nicht immer genau so aufgebaut, wie sie zuerst beschrieben wurden.

Manchmal muss eine Schaltung umgebaut werden:

• Ein AND-Gatter soll durch NAND-Gatter ersetzt werden.
• Eine Schaltung soll mit weniger Bauteilen aufgebaut werden.
• Eine logische Funktion soll vereinfacht werden.
• Eine Schaltung soll mit vorhandenen Bauteilen realisiert werden.

Genau hier helfen die DeMorgan-Gesetze.

Sie ermöglichen es, logische Verknüpfungen umzuwandeln, ohne die Funktion der Schaltung zu verändern.

Das erste DeMorgan-Gesetz

Die erste wichtige Regel lautet:

¬(A · B) = ¬A + ¬B

In Worten:

Die Negation einer UND-Verknüpfung wird zu einer ODER-Verknüpfung mit negierten Eingängen.

Das bedeutet:

• UND wird zu ODER
• alle Eingänge werden negiert

Beispiel

Ausgangslage:

Q = ¬(A · B)

Nach DeMorgan:

Q = ¬A + ¬B

Die Funktion bleibt identisch, nur die Darstellung verändert sich.

Das zweite DeMorgan-Gesetz

Die zweite Regel lautet:

¬(A + B) = ¬A · ¬B

In Worten:

Die Negation einer ODER-Verknüpfung wird zu einer UND-Verknüpfung mit negierten Eingängen.

Dabei gilt:

• ODER wird zu UND
• alle Eingänge werden negiert

Beispiel

Ausgang:

Q = ¬(A + B)

Nach Anwendung des Gesetzes:

Q = ¬A · ¬B

Die wichtigste Merkhilfe für DeMorgan

Vergleich mit NAND und NOR

Die DeMorgan-Gesetze erklären auch, warum NAND und NOR so wichtig sind.

NAND

Ein NAND-Gatter ist:

Q = ¬(A · B)

Durch DeMorgan:

Q = ¬A + ¬B

Das bedeutet:

Ein NAND-Gatter kann auch als OR-Gatter mit negierten Eingängen betrachtet werden.

NOR

Ein NOR-Gatter ist:

Q = ¬(A + B)

Durch DeMorgan:

Q = ¬A · ¬B

Ein NOR-Gatter entspricht also einem AND-Gatter mit negierten Eingängen.

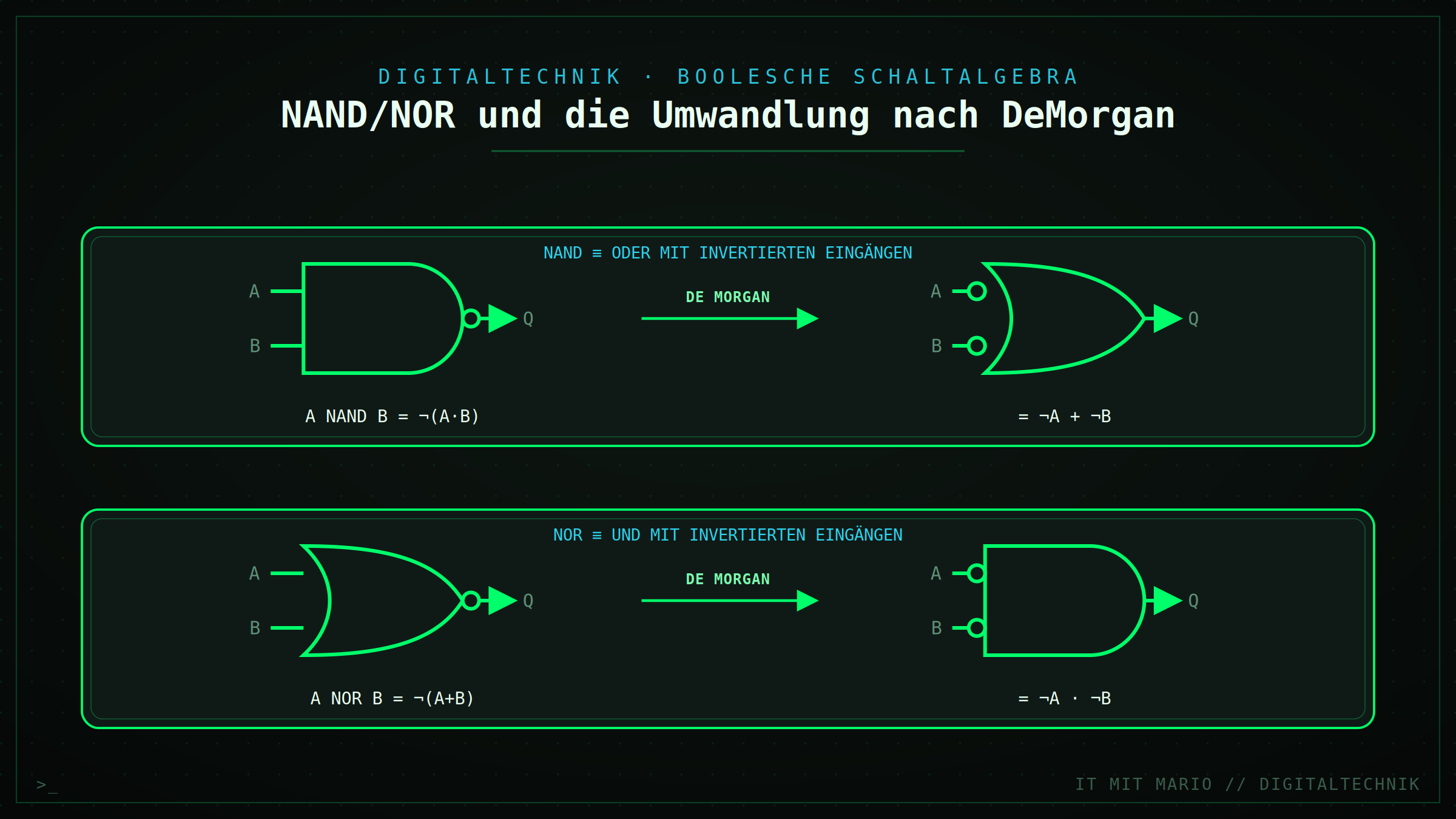

Grafik: Gegenüberstellung NAND/NOR und Umwandlung nach DeMorgan

Beispiel aus der Praxis

Eine Alarmanlage soll einen Alarm auslösen, wenn mindestens eines der Fenster geöffnet ist.

Gegeben:

• A = Fenster 1 geschlossen
• B = Fenster 2 geschlossen

Die Alarmbedingung lautet:

Fenster offen = NICHT (A UND B)

Warum?

Nur wenn beide Fenster geschlossen sind, soll kein Alarm ausgelöst werden.

Mit DeMorgan:

¬(A · B) = ¬A + ¬B

Das bedeutet:

Alarm, wenn:

• Fenster 1 offen
• oder Fenster 2 offen

Die Funktion bleibt gleich, aber die technische Umsetzung kann anders erfolgen.

Schaltungen mit mehreren Eingängen umformen

Die DeMorgan-Regeln gelten nicht nur für zwei Eingänge.

Auch bei drei oder mehr Variablen funktionieren sie.

Beispiel:

Q = ¬(A · B · C)

Umformung:

Q = ¬A + ¬B + ¬C

Oder:

Q = ¬(A + B + C)

wird zu:

Q = ¬A · ¬B · ¬C

Wahrheitstabellen zur Kontrolle

Eine gute Methode, um eine Umformung zu überprüfen, ist die Wahrheitstabelle.

Beispiel:

Vergleich:

¬(A + B)

und:

¬A · ¬B

A	B	A+B	¬(A+B)	¬A	¬B	¬A·¬B
0	0	0	1	1	1	1
0	1	1	0	1	0	0
1	0	1	0	0	1	0
1	1	1	0	0	0	0

Man erkennt:

Die beiden Ausdrücke liefern immer das gleiche Ergebnis.

Damit ist die Umformung korrekt.

Typische Fehler bei DeMorgan-Aufgaben

Fehler 1: Nur die Verknüpfung ändern

Falsch:

¬(A · B) = A + B

Warum falsch?

Die Variablen müssen ebenfalls negiert werden.

Richtig:

¬(A · B) = ¬A + ¬B

Fehler 2: UND und ODER verwechseln

Die Regel lautet:

UND wird zu ODER

ODER wird zu UND

Fehler 3: Negationen vergessen

Jede einzelne Variable innerhalb der Klammer wird negiert.

Beispiel:

Nicht:

¬(A+B)=A·B

Sondern:

¬(A+B)=¬A·¬B

Zusammenfassung DeMorgan-Gesetze

Ausdruck	Umformung
¬(A · B)	¬A + ¬B
¬(A + B)	¬A · ¬B

Diese beiden Regeln gehören zu den wichtigsten Werkzeugen der Digitaltechnik.

Wer sie sicher beherrscht, kann:

• Schaltungen vereinfachen
• NAND/NOR-Schaltungen erstellen
• Logikfehler erkennen
• komplexe Aufgaben lösen

Praktische Anwendung der Booleschen Algebra

Nachdem wir jetzt die wichtigsten Gesetze der Booleschen Algebra kennengelernt haben, schauen wir uns an, wie diese Regeln in der Praxis eingesetzt werden.

Der eigentliche Nutzen der Booleschen Algebra zeigt sich nämlich erst dann, wenn digitale Schaltungen vereinfacht werden müssen.

In der Entwicklung elektronischer Systeme geht es nicht darum, möglichst viele Logikgatter einzubauen. Das Ziel ist eine Schaltung, die:

• zuverlässig funktioniert
• möglichst wenige Bauteile benötigt
• schnell arbeitet
• weniger Energie verbraucht
• leicht nachvollziehbar bleibt

Genau wie beim Programmieren gilt auch in der Digitaltechnik:

Eine einfache Lösung ist meistens die bessere Lösung.

Beispiel 1: Eine einfache Schaltung vereinfachen

Gegeben ist folgende Funktion:

Q = A · 1

Auf den ersten Blick sieht die Gleichung kompliziert aus. Mit dem Identitätsgesetz erkennen wir aber sofort:

A · 1 = A

Damit lautet die vereinfachte Funktion:

Q = A

Die zusätzliche Verknüpfung mit 1 hat also keinen Einfluss auf das Ergebnis.

Beispiel 2: Vereinfachung mit dem Nullgesetz

Gegeben:

Q = A + 1

Bei einer ODER-Verknüpfung reicht eine einzige 1 aus.

Deshalb gilt:

A + 1 = 1

Ergebnis:

Q = 1

Die Schaltung liefert also immer eine 1.

Beispiel 3: Anwendung des Absorptionsgesetzes

Gegeben:

Q = A + (A · B)

Wir erkennen:

A + (A · B) = A

Die Variable B wird nicht benötigt.

Die vereinfachte Funktion:

Q = A

Warum funktioniert das?

Nehmen wir zwei Beispiele:

A	B	A · B	A + (A · B)
0	0	0	0
0	1	0	0
1	0	0	1
1	1	1	1

Man sieht:

Das Ergebnis entspricht immer A.

Schaltungsvereinfachung Schritt für Schritt

Bei komplexeren Aufgaben hilft eine feste Vorgehensweise.

1. Ausgangsgleichung genau lesen
2. Bekannte Gesetze erkennen
3. Klammern auflösen oder zusammenfassen
4. Überflüssige Variablen entfernen
5. Ergebnis prüfen

Beispiel 4: Distributivgesetz anwenden

Gegeben:

Q = A · (B + C)

Mit dem Distributivgesetz:

A · (B + C) = A·B + A·C

Ergebnis:

Q = A·B + A·C

Die ursprüngliche Schaltung mit einem AND- und einem OR-Gatter wurde in eine andere Darstellung umgewandelt.

Die Funktion bleibt jedoch identisch.

Warum Schaltungsvereinfachung wichtig ist

Eine digitale Schaltung kann auf verschiedene Arten aufgebaut werden.

Beispiel:

Eine Steuerung benötigt zehn logische Funktionen.

Variante 1:

• 20 Logikgatter
• viele Verbindungen
• höhere Fehlerwahrscheinlichkeit

Variante 2:

• 8 Logikgatter
• weniger Leitungen
• einfachere Wartung

Beide Varianten können dasselbe Ergebnis liefern.

In der Praxis wird fast immer die optimierte Lösung bevorzugt.

Übungen zur Booleschen Algebra

Jetzt kannst du dein Wissen testen.

Übung 1: Vereinfachen

Vereinfache:

Q = A · 1

Lösung anzeigen

Nach dem Identitätsgesetz:

A · 1 = A

Ergebnis:

Q = A

Übung 2: Nullgesetz

Vereinfache:

Q = A · 0

Lösung anzeigen

Bei einer UND-Verknüpfung mit 0 ist das Ergebnis immer 0.

Q = 0

Übung 3: Absorptionsgesetz

Vereinfache:

Q = A + A·B

Lösung anzeigen

Das Absorptionsgesetz lautet:

A + (A·B) = A

Ergebnis:

Q = A

Übung 4: DeMorgan anwenden

Forme um:

Q = ¬(A+B)

Lösung anzeigen

Nach dem zweiten DeMorgan-Gesetz:

¬(A+B)=¬A·¬B

Ergebnis:

Q = ¬A·¬B

Übung 5: Praxisaufgabe

Eine Sicherheitssteuerung soll eine Maschine stoppen, wenn:

• Temperatur zu hoch ist
• oder der Druck zu hoch ist

Die Eingänge:

• A = Temperatur zu hoch
• B = Druck zu hoch

Wie lautet die Funktionsgleichung?

Lösung anzeigen

Da eine der beiden Bedingungen ausreicht, handelt es sich um eine ODER-Funktion.

Funktionsgleichung:

Q = A + B

Das musst du über die Boolesche Schaltalgebra wissen

Die Boolesche Schaltalgebra ist eines der wichtigsten Werkzeuge in der Digitaltechnik. Sie verbindet die praktische Welt der Logikgatter mit einer mathematischen Beschreibung.

Während eine Schaltung mit Symbolen dargestellt wird, beschreibt die Boolesche Gleichung exakt, welche Bedingungen erfüllt sein müssen, damit ein Ausgang aktiv wird.

Gerade in der Ausbildung oder Umschulung ist es wichtig, nicht nur Regeln auswendig zu lernen, sondern zu verstehen, warum diese Regeln funktionieren.

Wenn du eine logische Funktion wirklich verstanden hast, kannst du später auch unbekannte Schaltungen analysieren.

Die wichtigsten Gesetze im Überblick

Gesetz	Regel
Kommutativgesetz AND	A · B = B · A
Kommutativgesetz OR	A + B = B + A
Assoziativgesetz AND	(A · B) · C = A · (B · C)
Assoziativgesetz OR	(A + B) + C = A + (B + C)
Distributivgesetz	A · (B + C) = A·B + A·C
Identitätsgesetz AND	A · 1 = A
Identitätsgesetz OR	A + 0 = A
Nullgesetz AND	A · 0 = 0
Einsgesetz OR	A + 1 = 1
Komplement AND	A · ¬A = 0
Komplement OR	A + ¬A = 1
Absorption	A + A·B = A

Die drei wichtigsten Fähigkeiten für Prüfungen

1. Logische Aussagen erkennen

Du musst aus einer Beschreibung herausfinden, welche Funktion benötigt wird.

Beispiele:

• "Alle Bedingungen müssen erfüllt sein" → AND
• "Mindestens eine Bedingung reicht" → OR
• "Das Signal soll umgekehrt werden" → NOT
• "Nur eine Bedingung darf aktiv sein" → XOR

2. Funktionsgleichungen lesen können

Eine Gleichung ist nichts anderes als eine Beschreibung einer Schaltung.

Beispiel:

Q = A · B + C

Bedeutung:

1. A und B werden mit AND verbunden.
2. Das Ergebnis wird mit C über OR verknüpft.
3. Das Endergebnis ist Q.

Die Reihenfolge:

Klammern → UND → ODER

sollte immer beachtet werden.

3. Schaltungen vereinfachen

Hier kommen die Gesetze der Booleschen Algebra zum Einsatz.

Das Ziel:

• weniger Gatter
• weniger Aufwand
• einfachere Schaltung

Typische Prüfungsfehler vermeiden

Fehler 1: Pluszeichen mit normaler Addition verwechseln

In der Digitaltechnik bedeutet:

A + B

nicht:

A plus B als Zahlenrechnung.

Es bedeutet:

ODER-Verknüpfung

Fehler 2: Punktrechnung falsch interpretieren

Der Punkt:

A · B

steht nicht für eine normale Multiplikation.

Er bedeutet:

UND-Verknüpfung

Fehler 3: Negationen übersehen

Ein kleines Negationszeichen verändert die komplette Funktion.

Beispiel:

A + B

ist nicht dasselbe wie:

¬(A + B)

Bei komplexeren Aufgaben solltest du Negationen immer deutlich markieren.

FAQ zur Booleschen Algebra

Ist Boolesche Algebra nur für Elektroniker wichtig?

Nein. Auch in IT-Berufen spielt sie eine Rolle.

Sie hilft beim Verständnis von:

• Prozessoren
• Speichern
• Netzwerkhardware
• Steuerungen
• Programmlogik

Muss ich alle Gesetze auswendig können?

Du solltest die wichtigsten Regeln sicher beherrschen.

Besonders wichtig:

• Kommutativgesetz
• Distributivgesetz
• Komplementärgesetze
• DeMorgan-Gesetze
• Absorptionsgesetz

Noch wichtiger ist jedoch, dass du weißt, wann welches Gesetz eingesetzt wird.

Warum wird Digitaltechnik in IT-Ausbildungen behandelt?

Weil jede Software auf Hardware läuft.

Die Hardware verarbeitet Informationen mit digitalen Signalen.

Ohne Digitaltechnik gäbe es keine:

• Computer
• Smartphones
• Server
• Netzwerke
• moderne Steuerungstechnik

Fazit: Boolesche Algebra macht digitale Technik verständlich

Die Boolesche Schaltalgebra ist die Verbindung zwischen einer Idee und einer funktionierenden digitalen Schaltung.

Sie zeigt, wie aus einfachen Zuständen wie 0 und 1 komplexe Entscheidungen entstehen.

Am Anfang wirken die vielen Regeln vielleicht etwas trocken. Mit Übung wird aber schnell klar:

Es geht immer darum, logische Zusammenhänge zu erkennen und sauber umzusetzen.

Wenn du diese Grundlagen beherrschst, hast du einen wichtigen Schritt für die weiteren Themen der Digitaltechnik geschafft.

Im nächsten Beitrag beschäftigen wir uns mit einem weiteren wichtigen Werkzeug:

Wertetabellen, Funktionsgleichungen und die Darstellung digitaler Schaltungen.
