Digitaltechnik verstehen – Grundlagen einfach erklärt

Wenn man eine Ausbildung oder Umschulung im IT-Bereich beginnt, begegnet man sehr schnell einem Begriff, der zunächst etwas abstrakt wirkt: Digitaltechnik.

Viele verbinden Digitaltechnik zuerst mit Computern, Smartphones oder dem Internet. Das ist auch nicht falsch. Allerdings steckt hinter diesem Begriff wesentlich mehr. Digitaltechnik bildet die Grundlage dafür, wie moderne elektronische Systeme Informationen aufnehmen, verarbeiten und wieder ausgeben.

Egal ob ein Computer eine Datei speichert, ein Router Daten überträgt oder eine Steuerung in einer Industrieanlage einen Motor einschaltet – im Hintergrund passiert immer das Gleiche: Informationen werden verarbeitet.

Damit diese Verarbeitung zuverlässig funktioniert, nutzt die Digitaltechnik ein sehr einfaches Prinzip: Sie arbeitet mit eindeutig unterscheidbaren Zuständen.

Diese Zustände werden meistens mit den beiden Zahlen 0 und 1 dargestellt.

• 0 bedeutet beispielsweise AUS, kein Signal oder FALSE
• 1 bedeutet beispielsweise EIN, Signal vorhanden oder TRUE

Auch wenn das auf den ersten Blick sehr einfach klingt, entsteht daraus die komplette digitale Welt, die wir heute kennen.

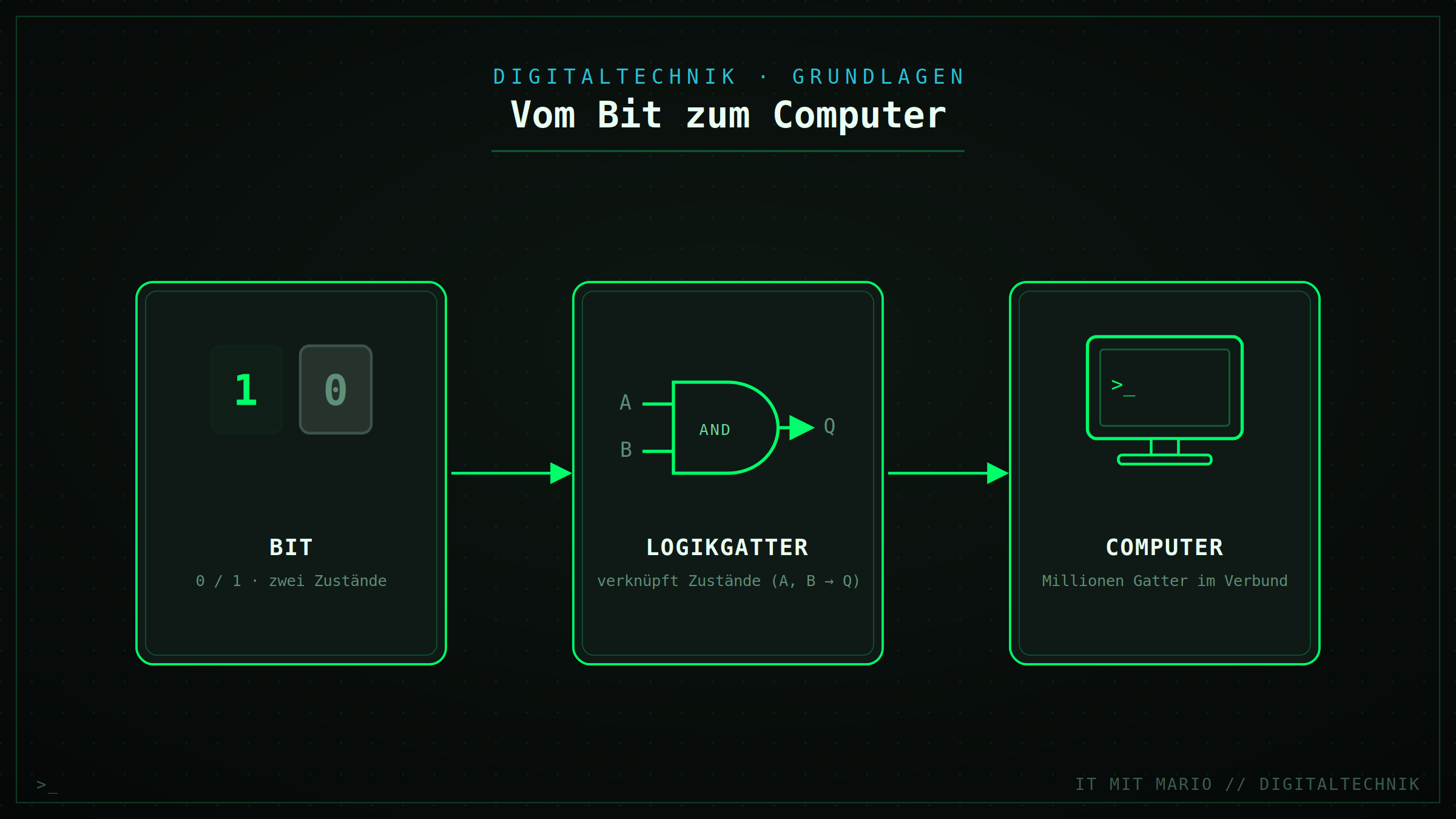

Grafik: Von einfachen Zuständen 0 und 1 über Logikgatter bis zum Computer

Warum ist Digitaltechnik so wichtig?

Unsere heutige Welt funktioniert ohne digitale Technik kaum noch. Viele Dinge, die für uns selbstverständlich geworden sind, wären ohne Digitaltechnik nicht möglich.

Ein Smartphone beispielsweise ist nicht einfach nur ein Telefon. Im Inneren arbeiten mehrere Prozessoren, Speicherbausteine und Controller zusammen. Sie verarbeiten ständig Millionen von Informationen.

Dabei muss jede einzelne Information in eine Form gebracht werden, die elektronische Bauteile verstehen können.

Genau hier kommt die Digitaltechnik ins Spiel.

Ein Computer versteht keine Bilder, Texte oder Musik so, wie wir Menschen diese wahrnehmen. Für einen Computer bestehen diese Informationen lediglich aus vielen Kombinationen von Nullen und Einsen.

Ein Foto, das auf deinem Smartphone gespeichert ist, besteht intern aus digitalen Daten. Eine Musikdatei enthält digitale Informationen über Töne. Ein Textdokument besteht ebenfalls aus Zahlenwerten.

Die Aufgabe der Digitaltechnik besteht darin, diese Informationen zuverlässig zu verarbeiten.

Beispiele aus dem Alltag

Um zu verstehen, wie wichtig Digitaltechnik ist, reicht ein Blick in den Alltag:

• Das Smartphone verarbeitet Berührungen über digitale Signale.
• Ein Navigationssystem berechnet digitale Kartendaten.
• Eine Waschmaschine steuert Programme über digitale Elektronik.
• Ein modernes Auto verarbeitet Daten von zahlreichen Sensoren.
• Ein WLAN-Router verarbeitet digitale Netzwerkdaten.
• Eine Spielekonsole berechnet digitale Grafiken und Sounds.

In jedem dieser Beispiele werden Informationen aufgenommen, verarbeitet und anschließend eine Reaktion ausgelöst.

Genau dieses Prinzip findest du später auch in vielen Ausbildungsinhalten wieder.

Was ist eigentlich eine Information?

Bevor man Digitaltechnik verstehen kann, muss man zunächst verstehen, was eine Information überhaupt ist.

Eine Information ist etwas, das eine Bedeutung besitzt.

Ein einfaches Beispiel:

• Eine rote Ampel ist eine Information.
• Ein Temperaturwert ist eine Information.
• Eine Nachricht auf dem Smartphone ist eine Information.
• Ein Fingerabdruck ist eine Information.

Die Technik selbst kennt jedoch keine Bedeutung. Ein Computer weiß nicht, dass ein bestimmter Datenwert ein Bild oder eine Nachricht darstellt.

Er verarbeitet lediglich elektrische Zustände.

Erst durch Programme und festgelegte Regeln wird aus diesen Zuständen eine nutzbare Information.

Vom Signal zur Information

Damit technische Systeme Informationen verarbeiten können, benötigen sie Signale.

Ein Signal ist eine technische Darstellung einer Information.

Beispiele:

• Ein elektrisches Signal in einer Leitung
• Ein Funksignal bei WLAN
• Ein Lichtsignal bei Glasfaser
• Ein digitales Signal zwischen zwei Bauteilen

Ein Sensor nimmt beispielsweise eine physikalische Größe auf und wandelt diese in ein elektrisches Signal um.

Ein Temperatursensor misst die Umgebungstemperatur. Die Elektronik verarbeitet diesen Messwert anschließend weiter.

Bei digitalen Systemen wird dieses Signal anschließend in digitale Werte umgewandelt.

Das Grundprinzip der Digitaltechnik: Zwei Zustände

Das Besondere an der Digitaltechnik ist die klare Trennung zwischen zwei Zuständen.

Ein elektronisches Bauteil muss nicht erkennen, ob eine Spannung exakt 4,82 Volt oder 4,91 Volt beträgt. Es muss lediglich feststellen, ob ein Signal vorhanden ist oder nicht.

Dadurch werden digitale Systeme besonders robust.

Zustand	Bedeutung	Beispiel
0	Kein Signal	Schalter aus
1	Signal vorhanden	Schalter ein

Diese einfache Unterscheidung ist die Grundlage für sämtliche digitalen Schaltungen.

Warum arbeiten Computer mit dem Binärsystem?

Eine der häufigsten Fragen am Anfang einer IT-Ausbildung lautet: Warum benutzen Computer eigentlich nur 0 und 1?

Schließlich rechnen Menschen normalerweise mit den Zahlen von 0 bis 9. Unser Zahlensystem nennt man deshalb auch Dezimalsystem. Es besitzt zehn verschiedene Ziffern:

• 0
• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9

Computer funktionieren jedoch anders. Elektronische Bauteile können besonders zuverlässig zwei Zustände unterscheiden. Genau deshalb verwendet die Digitaltechnik das Binärsystem.

Das Binärsystem besitzt nur zwei Ziffern:

• 0
• 1

Diese beiden Werte reichen aus, um sämtliche Informationen darzustellen.

Das klingt zunächst unglaublich. Wie sollen aus nur zwei Zahlen Texte, Bilder, Videos oder komplette Programme entstehen?

Die Antwort lautet: Durch Kombinationen.

Viele kleine Informationen ergeben große Datenmengen

Ein einzelnes Bit kann nur zwei Zustände darstellen:

• 0
• 1

Kombiniert man mehrere Bits miteinander, entstehen deutlich mehr Möglichkeiten.

Anzahl Bits	Mögliche Zustände
1 Bit	2 Möglichkeiten
2 Bit	4 Möglichkeiten
3 Bit	8 Möglichkeiten
4 Bit	16 Möglichkeiten
8 Bit	256 Möglichkeiten

Die Anzahl der möglichen Zustände berechnet sich mit:

2ⁿ

Dabei steht n für die Anzahl der Bits.

Bei 8 Bits ergeben sich beispielsweise:

2⁸ = 256 mögliche Kombinationen

Diese 256 Werte reichen beispielsweise aus, um einzelne Zeichen darzustellen.

Was ist ein Bit?

Der Begriff Bit kommt aus dem Englischen und ist eine Abkürzung für:

Binary Digit

Übersetzt bedeutet das:

Binäre Ziffer

Ein Bit ist die kleinste Informationseinheit in der Digitaltechnik.

Ein Bit kann nur einen von zwei Zuständen besitzen:

• 0
• 1

Ein einzelnes Bit reicht allerdings nur für sehr einfache Informationen.

Ein Beispiel:

• 0 = Licht ausgeschaltet
• 1 = Licht eingeschaltet

Möchte man jedoch einen Text, ein Bild oder eine Datei speichern, benötigt man viele Bits.

Was ist ein Byte?

Da einzelne Bits sehr begrenzt sind, werden mehrere Bits zusammengefasst.

Die bekannteste Zusammenfassung ist das Byte.

Ein Byte besteht aus:

8 Bits = 1 Byte

Ein Byte kann insgesamt 256 verschiedene Werte darstellen.

Das ist beispielsweise ausreichend, um einzelne Zeichen eines Textes zu speichern.

Ein Beispiel:

Speichergröße	Bedeutung
1 Bit	Eine Entscheidung
1 Byte	Ein Zeichen
1 Kilobyte	Ein kleiner Text
1 Megabyte	Ein Foto oder kurzes Audio
1 Gigabyte	Viele Fotos oder Videos

Warum sind Speichergrößen so wichtig?

Als IT-Auszubildender wirst du ständig mit Speichergrößen arbeiten.

Ob Festplatte, SSD, Arbeitsspeicher oder Netzwerkübertragung – überall begegnen dir Bit und Byte.

Typische Angaben sind:

• 500 GB SSD
• 16 GB RAM
• 1 GBit/s Netzwerkgeschwindigkeit
• 100 MBit/s Internetanschluss

Wichtig ist dabei die Unterscheidung:

• B = Byte
• b = Bit

Ein häufiger Fehler in der Praxis ist die Verwechslung dieser beiden Angaben.

Beispiel:

Ein Internetanschluss mit 100 MBit/s bedeutet nicht automatisch 100 MB/s Downloadgeschwindigkeit.

Da ein Byte aus 8 Bits besteht, muss gerechnet werden:

100 MBit/s : 8 = 12,5 MB/s

Analog und Digital – zwei unterschiedliche Welten

Um Digitaltechnik wirklich zu verstehen, hilft ein Vergleich mit der Analogtechnik.

Die Welt um uns herum ist eigentlich analog.

Unsere Stimme, Licht, Temperatur oder Bewegung verändern sich kontinuierlich.

Ein Mikrofon nimmt beispielsweise Schallwellen auf. Diese Schallwellen besitzen unendlich viele unterschiedliche Werte.

Ein Computer kann diese Form der Information jedoch nicht direkt verarbeiten.

Deshalb werden analoge Signale in digitale Informationen umgewandelt.

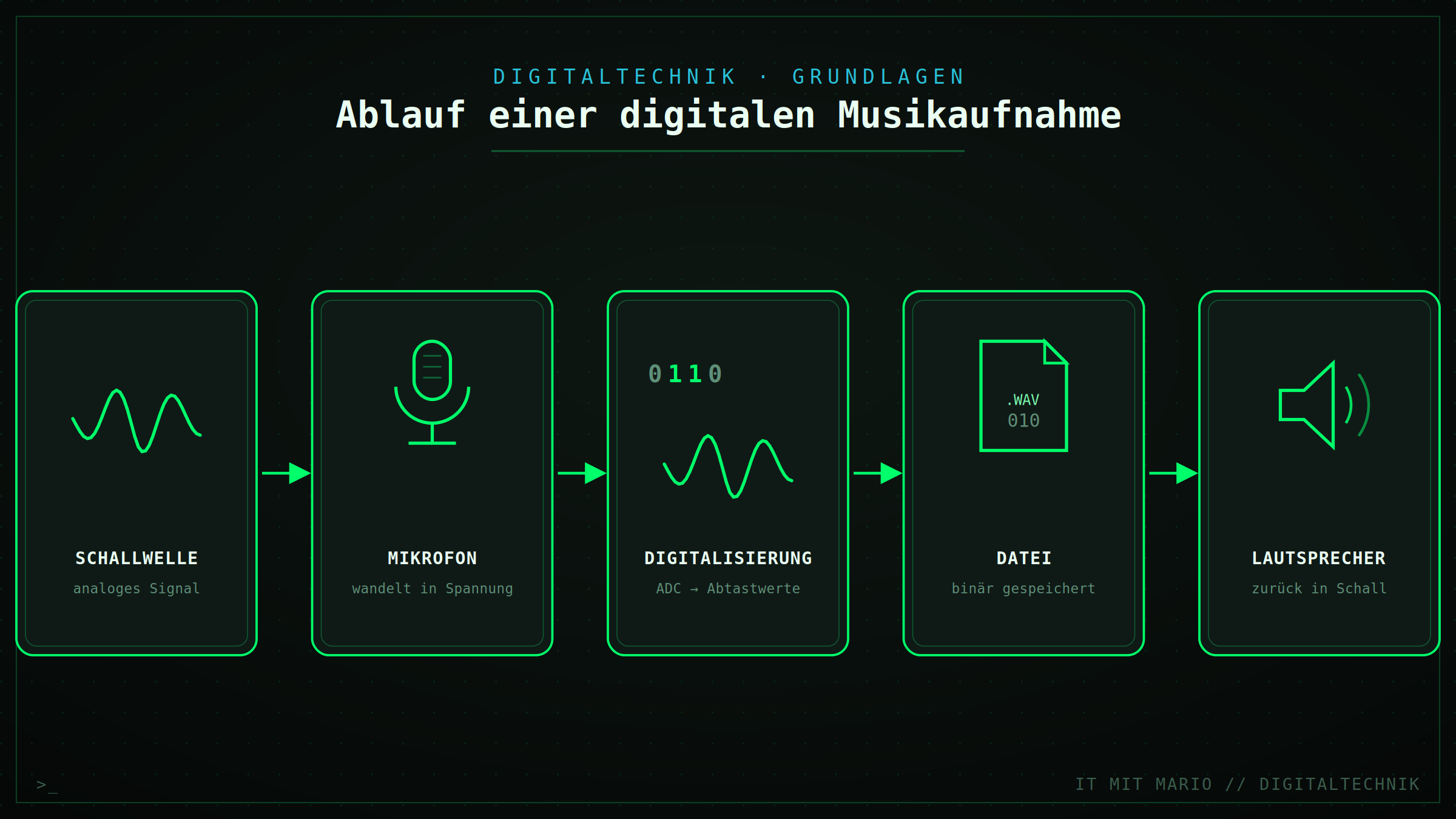

Beispiel: Musik

Wenn ein Musiker in ein Mikrofon singt, passiert Folgendes:

1. Die Stimme erzeugt Schallwellen.
2. Das Mikrofon wandelt die Schallwellen in elektrische Signale um.
3. Ein Analog-Digital-Wandler erzeugt digitale Werte.
4. Der Computer speichert diese Werte als Datei.

Beim Abspielen läuft der Vorgang umgekehrt:

1. Die Datei enthält digitale Informationen.
2. Ein Digital-Analog-Wandler erzeugt ein elektrisches Signal.
3. Der Lautsprecher erzeugt wieder Schallwellen.

Vorteile der Digitaltechnik

1. Hohe Genauigkeit

Digitale Daten können sehr exakt verarbeitet werden. Ein einmal gespeicherter Wert bleibt gleich und verändert sich nicht automatisch durch äußere Einflüsse.

2. Einfache Speicherung

Fotos, Videos, Dokumente und Programme können digital gespeichert und beliebig kopiert werden.

3. Gute Übertragbarkeit

Digitale Informationen lassen sich über Kabel, Glasfaser oder Funk übertragen.

4. Einfache Verarbeitung

Computer, Mikrocontroller und andere Systeme können digitale Daten sehr schnell verarbeiten.

5. Programmierbarkeit

Ein digitales System kann durch Software verändert werden.

Genau deshalb können Smartphones regelmäßig neue Funktionen erhalten, ohne dass die Hardware komplett ausgetauscht werden muss.

Nachteile der Digitaltechnik

Natürlich besitzt auch die Digitaltechnik nicht nur Vorteile.

• Digitale Systeme benötigen komplexe Elektronik.
• Die Entwicklung kann sehr aufwendig sein.
• Ohne Stromversorgung funktionieren digitale Geräte nicht.
• Viele Systeme benötigen Software und regelmäßige Updates.

Trotzdem überwiegen die Vorteile deutlich. Deshalb ist Digitaltechnik heute die Grundlage fast aller modernen technischen Systeme.

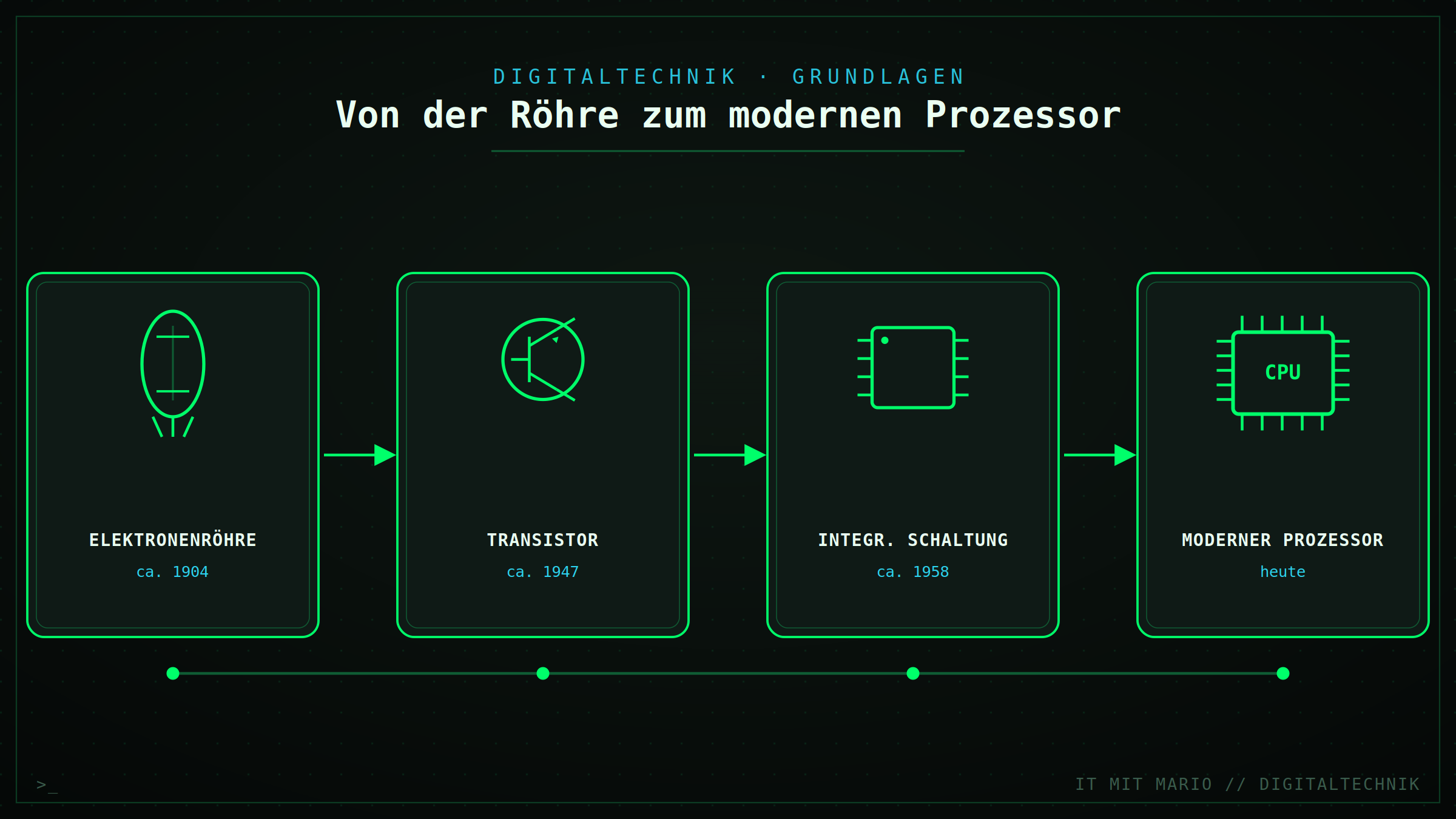

Die Geschichte der Digitaltechnik – vom einfachen Schalter zum modernen Computer

Wenn wir heute einen Laptop einschalten, ein Smartphone entsperren oder eine Datei in der Cloud speichern, wirkt die dahinterliegende Technik selbstverständlich. Tatsächlich steckt dahinter jedoch eine Entwicklung, die über viele Jahrzehnte hinweg entstanden ist.

Die moderne Digitaltechnik basiert auf vielen einzelnen Erfindungen, die Schritt für Schritt dazu geführt haben, dass elektronische Geräte immer kleiner, schneller und leistungsfähiger wurden.

Die ersten Rechenmaschinen

Schon lange vor den ersten Computern suchten Menschen nach Möglichkeiten, Berechnungen zu vereinfachen.

Frühe Rechenhilfen wie der Abakus unterstützten bereits einfache mathematische Aufgaben. Allerdings arbeiteten diese Geräte noch vollständig mechanisch.

Erst mit der Entwicklung der Elektrotechnik wurde es möglich, Berechnungen mit elektrischen Signalen durchzuführen.

Die ersten elektronischen Computer

Die ersten elektronischen Computer entstanden Mitte des 20. Jahrhunderts.

Diese Maschinen waren im Vergleich zu heutigen Geräten riesig. Sie benötigten komplette Räume, verbrauchten enorme Mengen an Strom und waren trotzdem wesentlich langsamer als ein heutiger Taschenrechner.

Ein Grund dafür war die verwendete Technik.

Die ersten Computer nutzten elektronische Röhren, um Schaltungen aufzubauen.

Diese Röhren konnten elektrische Signale schalten und erfüllten damit bereits eine ähnliche Aufgabe wie spätere Transistoren.

Allerdings hatten sie große Nachteile:

• sehr groß
• hoher Stromverbrauch
• viel Wärmeentwicklung
• anfällig für Fehler

Die Erfindung des Transistors

Ein entscheidender Schritt in der Geschichte der Digitaltechnik war die Entwicklung des Transistors.

Der Transistor ist ein elektronisches Bauteil, das als Schalter oder Verstärker eingesetzt werden kann.

Genau dieser elektronische Schalter ist die Grundlage moderner Computertechnik.

Ein Transistor kann zwei wichtige Zustände darstellen:

• Strom fließt → Zustand 1
• Strom fließt nicht → Zustand 0

Damit eignet er sich perfekt für digitale Schaltungen.

Der große Vorteil:

• kleiner als Elektronenröhren
• weniger Stromverbrauch
• höhere Zuverlässigkeit
• viel schneller

Von einzelnen Transistoren zum Prozessor

Ein einzelner Transistor kann nur eine sehr einfache Aufgabe übernehmen. Erst durch die Verbindung vieler Transistoren entstehen komplexe digitale Schaltungen.

Mehrere Transistoren bilden sogenannte Logikgatter.

Diese Logikgatter können Entscheidungen treffen.

Zum Beispiel:

• Wenn Eingang A und Eingang B aktiv sind, dann Ausgang einschalten.
• Wenn Eingang A aktiv ist oder Eingang B aktiv ist, dann Ausgang einschalten.

Genau diese einfachen Regeln bilden später die Grundlage für Themen wie:

• AND-Schaltungen
• OR-Schaltungen
• NOT-Schaltungen
• Boolesche Algebra
• Schaltungssynthese

Diese Themen gehören zu den wichtigsten Grundlagen der Digitaltechnik und werden in den nächsten Beiträgen ausführlich behandelt.

Integrierte Schaltungen – viele Bauteile auf kleinstem Raum

Mit der Zeit wurden elektronische Bauteile immer kleiner.

Statt einzelne Transistoren mit Kabeln zu verbinden, begann man mehrere Bauteile auf einem einzigen Chip zusammenzufassen.

Diese Chips nennt man integrierte Schaltungen.

Ein moderner Prozessor ist im Grunde eine extrem komplexe integrierte Schaltung.

Auf einer Fläche von wenigen Quadratmillimetern befinden sich heute Milliarden von Transistoren.

Jeder einzelne Transistor arbeitet dabei nach dem gleichen Grundprinzip:

• Schalten
• Speichern
• Verarbeiten

Was bedeutet das für IT-Azubis?

Vielleicht fragst du dich jetzt:

Warum muss ich als IT-Azubi überhaupt wissen, wie ein Transistor funktioniert?

Die Antwort ist einfach:

Weil viele technische Probleme nur verstanden werden können, wenn man die Grundlagen kennt.

Ein Computer besteht nicht nur aus Software. Die Software benötigt immer eine Hardware, auf der sie ausgeführt wird.

Wenn du beispielsweise später:

• einen Rechner analysierst
• einen Fehler auf einem Mainboard suchst
• Netzwerkhardware installierst
• Server betreibst
• Embedded-Systeme einrichtest

hilft dir das Verständnis der Digitaltechnik dabei, Fehler systematisch zu finden.

Digitaltechnik in der IT-Praxis

Ein häufiger Fehler von Einsteigern ist die Vorstellung, dass IT ausschließlich aus Software besteht.

Natürlich sind Betriebssysteme, Netzwerke und Programmierung wichtige Bereiche. Aber ohne die elektronische Grundlage würde keine Software funktionieren.

Ein einfaches Beispiel:

Du drückst auf die Taste einer Tastatur.

1. Die Taste wird mechanisch betätigt.
2. Ein Sensor erkennt die Bewegung.
3. Die Elektronik erzeugt ein digitales Signal.
4. Der Prozessor verarbeitet diese Information.
5. Das Betriebssystem erkennt den Tastendruck.
6. Das Zeichen erscheint auf dem Bildschirm.

Für den Benutzer passiert das innerhalb eines Augenblicks.

Technisch betrachtet laufen jedoch viele digitale Prozesse ab.

Digitale Systeme bestehen aus Eingängen, Verarbeitung und Ausgängen

Ein sehr wichtiges Grundprinzip digitaler Systeme ist die Unterteilung in drei Bereiche:

1. Eingabe
2. Verarbeitung
3. Ausgabe

1. Eingabe

Über Eingänge erhält ein System Informationen.

Beispiele:

• Tastatur
• Maus
• Sensor
• Kamera
• Mikrofon

2. Verarbeitung

Die digitale Schaltung oder der Prozessor verarbeitet die eingehenden Informationen.

Hier kommen Logikschaltungen zum Einsatz.

3. Ausgabe

Das Ergebnis wird anschließend ausgegeben.

Beispiele:

• Bildschirm
• Lautsprecher
• Motor
• Anzeige
• Steuersignal

Ein Beispiel: Automatische Beleuchtung

Um das Prinzip besser zu verstehen, betrachten wir eine einfache automatische Beleuchtung.

Ein Bewegungsmelder soll eine Lampe einschalten.

Eingang:

Der Sensor erkennt Bewegung.

• Keine Bewegung = 0
• Bewegung erkannt = 1

Verarbeitung:

Eine digitale Steuerung prüft das Signal.

Die Regel lautet:

Wenn Bewegung erkannt wird, Lampe einschalten.

Ausgang:

Die Lampe erhält ein Signal und leuchtet.

Auch diese einfache Anwendung basiert bereits auf Digitaltechnik.

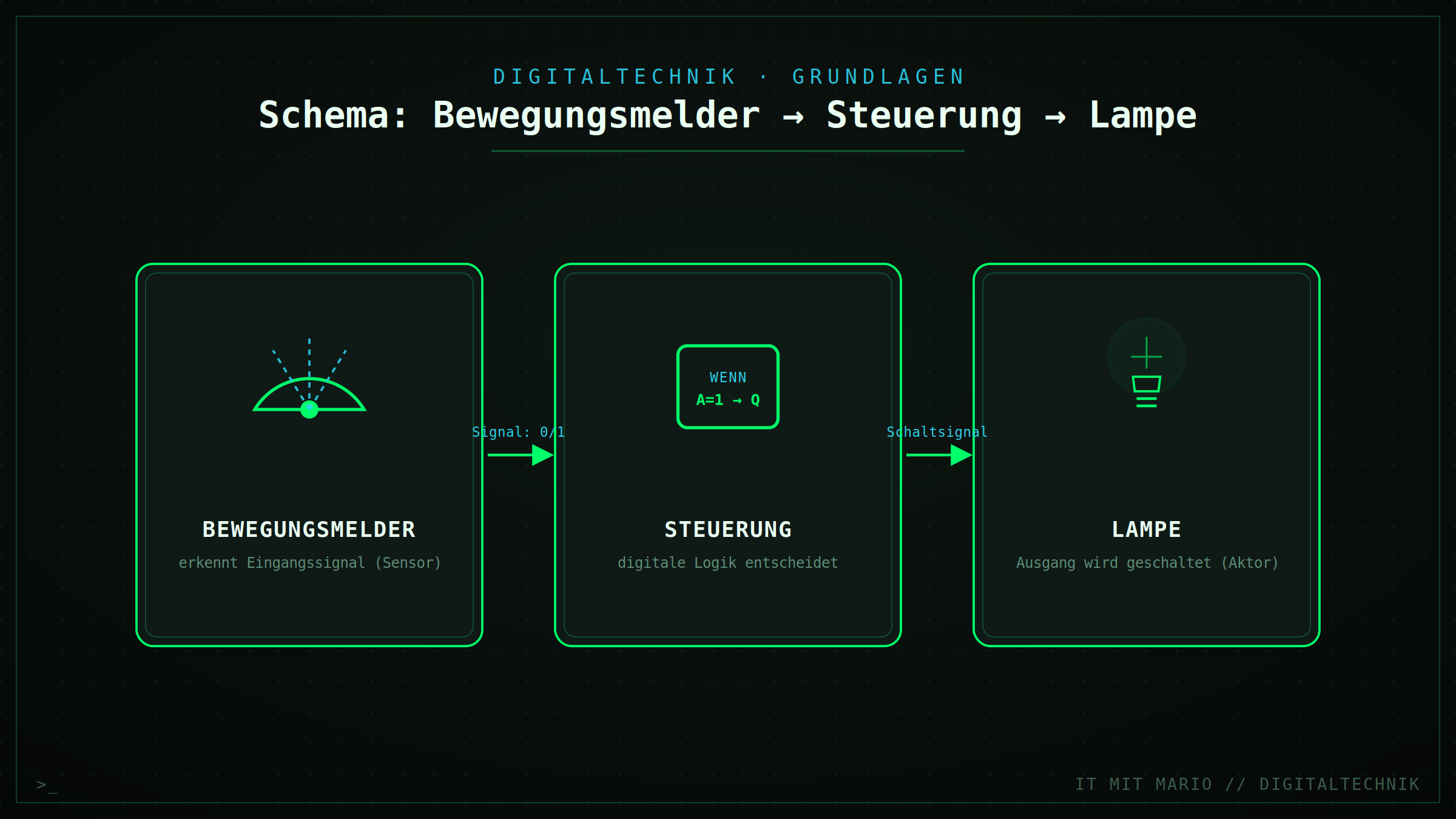

Grafik: Schema: Bewegungsmelder → Steuerung → Lampe

Typische Fehler beim Lernen von Digitaltechnik

Fehler 1: Nur auswendig lernen

Viele versuchen, Wahrheitstabellen oder Formeln einfach auswendig zu lernen.

Das funktioniert meistens nur kurzfristig.

Besser ist es, die Funktionsweise wirklich zu verstehen.

Fehler 2: Digitaltechnik nur als Mathematik sehen

Natürlich gibt es mathematische Regeln in der Digitaltechnik. Trotzdem geht es nicht nur um Rechnen.

Der wichtigste Punkt ist das Verständnis von Zusammenhängen.

Fehler 3: Praxisbezug fehlt

Wenn man nur Tabellen betrachtet, wirkt Digitaltechnik trocken.

Sobald man versteht, dass genau diese Grundlagen in Computern, Routern und Steuerungen eingesetzt werden, wird das Thema deutlich greifbarer.

Zusammenfassung: Das solltest du über Digitaltechnik wissen

Nach diesem ersten Einstieg in die Digitaltechnik sollte deutlich geworden sein, dass hinter diesem Begriff keine komplizierte Magie steckt. Im Kern geht es immer darum, Informationen zuverlässig mit elektronischen Systemen zu verarbeiten.

Die wichtigste Grundlage ist dabei das Arbeiten mit zwei eindeutigen Zuständen:

• 0 = Aus, kein Signal, FALSE
• 1 = Ein, Signal vorhanden, TRUE

Aus diesen beiden Zuständen entstehen durch Kombinationen komplexe digitale Systeme.

Computer, Smartphones und moderne technische Anlagen können nur deshalb funktionieren, weil unzählige kleine elektronische Schalter zusammenarbeiten.

Diese Schalter nennt man Transistoren. Sie bilden die Grundlage für digitale Schaltungen, Prozessoren und Speicher.

Als IT-Auszubildender oder Umschüler wirst du immer wieder auf Digitaltechnik treffen. Sie ist eine der Grundlagen, auf denen viele weitere Themen aufbauen:

• Netzwerktechnik
• Computerhardware
• Embedded-Systeme
• Mikrocontroller
• SPS-Technik
• Automatisierungstechnik
• Elektrotechnik

Übungsaufgaben: Grundlagen der Digitaltechnik

Die folgenden Aufgaben helfen dir dabei, zu prüfen, ob du die wichtigsten Grundlagen verstanden hast.

Aufgabe 1: Grundverständnis

Was beschreibt Digitaltechnik am besten?

1. Die Speicherung von Informationen ausschließlich auf Papier.
2. Die Verarbeitung von Informationen mit eindeutig definierten Zuständen.
3. Die Übertragung von Informationen nur über Funk.
4. Die Reparatur von Computern.

Lösung anzeigen

Richtig ist Antwort 2.

Digitaltechnik beschäftigt sich mit der Verarbeitung von Informationen mithilfe klar definierter Zustände, meistens 0 und 1.

Aufgabe 2: Zustände verstehen

Ordne die folgenden Begriffe einem digitalen Zustand zu:

Begriff	Zustand
Licht eingeschaltet	?
Kein Signal	?
Schalter geschlossen	?
AUS	?

Lösung anzeigen

Beispielhafte Zuordnung:

Begriff	Zustand
Licht eingeschaltet	1
Kein Signal	0
Schalter geschlossen	1
AUS	0

Wichtig: Die genaue Zuordnung kann je nach Schaltung unterschiedlich sein. Entscheidend ist, dass die beiden Zustände eindeutig unterschieden werden können.

Aufgabe 3: Bit und Byte

Wie viele Bits besitzt ein Byte?

Lösung anzeigen

Ein Byte besteht aus:

8 Bit

Diese Zusammenfassung ist eine der wichtigsten Grundlagen in der IT.

Aufgabe 4: Speichergrößen

Ein USB-Stick besitzt eine Speicherkapazität von 32 GB.

Was beschreibt diese Angabe?

Lösung anzeigen

Die Angabe beschreibt die Speichermenge in Gigabyte.

Ein Gigabyte besteht aus vielen Millionen Bytes und beschreibt die Menge an Daten, die gespeichert werden kann.

Aufgabe 5: Praxisfrage

Warum arbeiten Computer nicht direkt mit zehn verschiedenen Zuständen wie unser Dezimalsystem?

Lösung anzeigen

Elektronische Schaltungen können zwei Zustände besonders zuverlässig unterscheiden.

Dadurch werden digitale Systeme weniger störanfällig und einfacher aufzubauen.

FAQ – Häufige Fragen zur Digitaltechnik

Ist Digitaltechnik nur für Elektroniker wichtig?

Nein. Digitaltechnik ist für nahezu alle IT-Berufe relevant.

Auch wenn beispielsweise ein Fachinformatiker nicht täglich Schaltungen aufbaut, hilft das Verständnis dabei, Computerhardware, Netzwerke und technische Zusammenhänge besser zu verstehen.

Muss ich für Digitaltechnik sehr gut in Mathematik sein?

Grundlegende mathematische Kenntnisse helfen natürlich. Viel wichtiger ist jedoch das Verständnis der Zusammenhänge.

Viele Themen der Digitaltechnik lassen sich mit logischem Denken und Übung gut verstehen.

Warum muss ich Digitaltechnik lernen, wenn ich später programmiere?

Auch Software läuft letztendlich auf Hardware.

Ein Programm besteht aus Befehlen, die ein Prozessor verarbeitet. Der Prozessor arbeitet wiederum mit digitalen Signalen.

Wer die Grundlagen versteht, kann Fehler besser analysieren und technische Zusammenhänge leichter nachvollziehen.

Was kommt nach den Grundlagen der Digitaltechnik?

Nach den Grundlagen folgen die logischen Verknüpfungen.

Dazu gehören:

• AND
• OR
• NOT
• NAND
• NOR
• XOR
• XNOR

Diese sogenannten Logikgatter sind die Bausteine, aus denen digitale Schaltungen aufgebaut werden.

Fazit: Digitaltechnik ist die Sprache moderner Technik

Digitaltechnik wirkt am Anfang vielleicht wie ein trockenes Thema aus dem Bereich Elektrotechnik. Wenn man jedoch versteht, welche Bedeutung dahinter steckt, erkennt man schnell, warum sie eine so wichtige Grundlage für die gesamte IT ist.

Jeder Computer, jedes Smartphone und jedes moderne technische System basiert letztendlich auf einfachen Entscheidungen:

Ist ein Signal vorhanden oder nicht?

Aus diesen einfachen Entscheidungen entstehen durch Milliarden von Schaltungen unglaublich komplexe Systeme.

Wer Digitaltechnik versteht, schafft sich deshalb eine wichtige Grundlage für viele weitere Themen während der Ausbildung oder Umschulung.

Im nächsten Beitrag schauen wir uns die wichtigsten Bausteine digitaler Schaltungen an:

Logische Grundfunktionen – AND, OR, NOT, NAND, NOR, XOR und XNOR einfach erklärt.
